稀油潤滑
WDXF單向閥
WDXF 單向閥用于稀油潤滑系統，以防止油流逆向倒流。適用介質為粘度值22～460mm2/s的潤滑油。

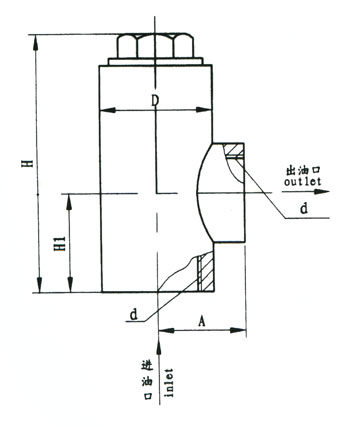

外觀與外形尺寸
| 型號 | 公稱通徑 mm |
d |
D | H1 | H | A | 重量 kg |
| WDXF-10 | 10 | G3/4 | 40 | 30 | 100 | 35 | 1.2 |
| WDXF-15 | 15 | G1/2 | 40 | 40 | 110 | 32 | 1.2 |
| WDXF-25 | 25 | G1 | 50 | 45 | 115 | 40 | 1.8 |
| WDXF-32 | 32 | G11/4 | 55 | 55 | 120 | 45 | 2.0 |
| WDXF-40 | 40 | G11/4 | 60 | 55 | 120 | 52 | 2.2 |
標志示例： 公稱通徑為32的單向閥； WDXF-32 油箱 JB/ZQ 4595-1997
